優勢特點
kyf浮選機葉輪是一種葉片后傾一個角度的錐形葉輪，攪拌能力強，結構簡單;
在葉輪腔中裝置了多空圓筒形空氣分配器，空氣分散均勻，氣漿結合好;
葉輪直徑小，圓周速度低，功耗小，可節能30-50% ;
礦粒懸浮好，浮選指標高;
采用U形槽體，尾砂沉積少;
易損件磨損輕，壽命長;
機械攪拌式，不能自吸氣，不能自吸礦漿，作業間需階梯配置;
可與XCF型浮選機構成聯合浮選機組作直流槽。
工作原理

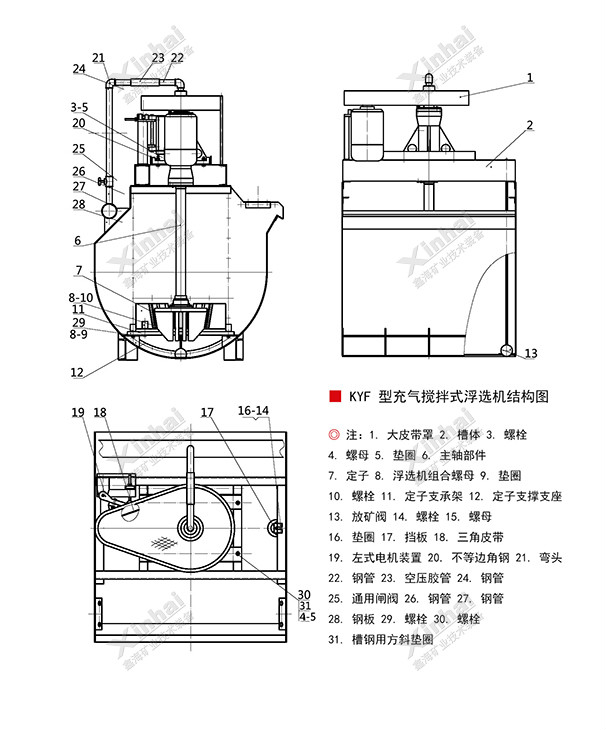

KYF型充氣機械攪拌式浮選機在葉輪旋轉時，槽內礦漿從四周經槽底由葉輪下端吸入葉輪葉片間，同時，由鼓風機給入的低壓空氣經風道、空氣調節閥、空心主軸進入葉輪腔的空氣分配器中，通過分配器周邊的孔進入葉輪葉片間，礦漿與空氣在葉輪葉片間進行充分混合后，由葉輪上半部周邊排出，排出的礦流向斜上方運動，由安裝在葉輪四周斜上方的定子穩定和定向后，分散到整個槽子中。礦化氣泡上升到槽子表面形成泡沫，泡沫自流到泡沫槽中，礦漿再返回葉輪區進行再循環，另一部分則通過槽間壁上的流通孔進入下槽進行再選別。
技術參數
| 型號 |
有效容積 (m3) |
處理能力 (m3/min) |
葉輪直徑 (mm) |
葉輪轉數 (r/min) |
鼓風機風壓 (kPa ) |
上限充氣量 (m3/m2-min) |
攪拌用電機功率 (kW) |
刮板用電機功率 (kW) |
重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| KYF-1 | 1 | 0.2 ~1 | 340 | 281 | > 12.6 | 2 | 4 | 0.75 | 903 |
| KYF-2 | 2 | 0.4 ~2 | 410 | 247 | > 14.7 | 2 | 5.5 | 1.1 | 1419 |
| KYF-3 | 3 | 0.6 ~3 | 480 | 219 | > 19.8 | 2 | 7.5 | 1.5 | 1885 |
| KYF-4 | 4 | 1.2 ~4 | 550 | 200 | > 19.8 | 2 | 11 | 1.5 | 2206 |
| KYF-8 | 8 | 3.0 ~8 | 630 | 175 | > 21.6 | 2 | 15 | 1.5 | 3984 |
| KYF-10 | 10 | 4.0 ~10 | 630 | 192 | > 21.6 | 2 | 22 | 1.5 | 4406 |
| KYF-16 | 16 | 4.0 ~16 | 740 | 160 | > 25.5 | 2 | 30 | 1.5 | 5900 |
| KYF-24 | 24 | 4.0 ~24 | 800 | 150 | > 30.4 | 2 | 30 | 1.5 | 7500 |
| KYF-38 | 38 | 10.0 ~38 | 880 | 139 | > 34.3 | 2 | 45 | 1.5 | 10300 |
成功案例

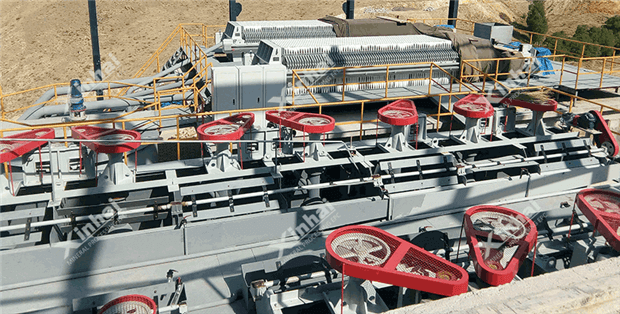

南非一選礦廠想購置一款處理螢石礦的浮選機設備，要求：處理量大、高效、節能，與多家設備制造商溝通后都沒有選到理想的型號，后來通過與鑫海技術人員的交流，選用了KYF浮選機。該機創新點在于獨特的葉輪--定子結構及槽體形式。在本次應用中槽內流體狀態合理，礦漿懸浮狀態好，泡沫層穩定，且運轉正常平穩，開停車不用放礦，大幅度地降低了能耗。經其選別后的礦石品位普遍有所提高，滿足了該廠的需求。
